不同養(yǎng)護制度對蒸壓粉煤灰磚性能的影響

在限粘禁實和節(jié)能減排的推動下，建設(shè)節(jié)約型和環(huán)保型社會已是國家發(fā)展的必然選擇。傳統(tǒng)的燒結(jié)粘土磚危害極大，取而代之的是非燒結(jié)新型墻體材料，它們大部分都是利用工業(yè)廢渣及其建筑垃圾等為原料生產(chǎn)的，目前已占居較大的市場比例。

蒸壓粉煤灰磚是現(xiàn)代墻材市場使用最廣泛的新型墻體材料，這種磚的生產(chǎn)有一個非常重要的環(huán)節(jié)就是進入蒸壓釜進行蒸壓養(yǎng)護，那么，在不同的養(yǎng)護制度下，蒸壓粉煤灰磚的性能有何影響呢？

粉煤灰磚又叫粉煤灰硅酸鹽磚，這種墻材制品是以粉煤灰、砂、石灰等為原料，加入一定量的骨料，經(jīng)高壓蒸汽養(yǎng)護進行水化反應(yīng)而形成的建筑制品。而養(yǎng)護制度對硅酸鹽制品的碳化、收縮、抗凍性、耐久性等有一定的影響，所以蒸壓粉煤灰磚的性能也受養(yǎng)護制度的影響而不同。

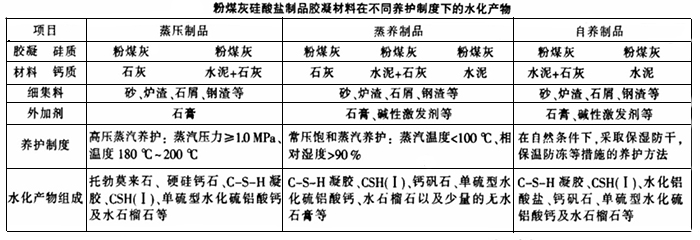

粉煤灰硅酸鹽磚的養(yǎng)護制度有以下三種方法：自然養(yǎng)護、常壓蒸汽養(yǎng)護和高壓蒸汽養(yǎng)護。在養(yǎng)護制度下，其硅質(zhì)材料和鈣質(zhì)材料經(jīng)水化反應(yīng)后生產(chǎn)水化產(chǎn)物，由于養(yǎng)護溫度的不同，其膠凝材料的水化產(chǎn)物有明顯的不同，因而致使粉煤灰磚的性能有著明顯的差異。通常水化產(chǎn)物結(jié)晶度越高，粉煤灰制品性能越好，因此，自然養(yǎng)護制度對硅酸鹽制品是不可取的，為了提高其耐久性能，必須采用高壓蒸汽養(yǎng)護以提高水化產(chǎn)物的結(jié)晶度。不同養(yǎng)護制度下的水化產(chǎn)物如下圖所示：

蒸壓粉煤灰磚的抗凍性能不僅與原料設(shè)備等有關(guān)，還與水化產(chǎn)物的組成有密切關(guān)系，不同的水化產(chǎn)物表明磚的抗凍性能不同，其抗凍性的大小順序為：水化硅酸二鈣[CSH(B)]>水化硅酸二鈣[CSH(C)]>硬硅鈣石>托勃莫來石(C9S6H5)>I型水化硅酸鈣[CSH(I)]>水化硅酸鈣凝膠(C-S-H)>水化鋁酸鈣(C3AH6)。所以，自然養(yǎng)護的粉煤灰硅酸鹽磚抗凍性沒有蒸養(yǎng)的好，更沒有蒸壓的好。

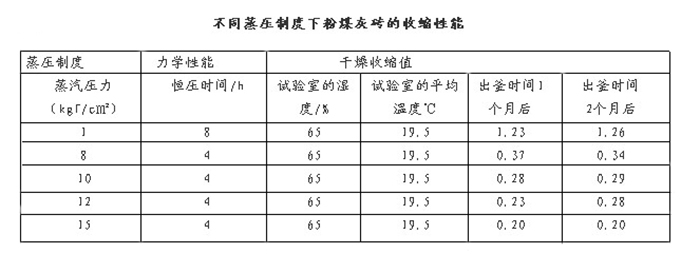

粉煤灰硅酸鹽轉(zhuǎn)的干縮值與密度及水化產(chǎn)物的結(jié)晶程度有關(guān)系，通常水化產(chǎn)物的結(jié)晶度越高，粉煤灰制品的抗干擾能力越好。由以下圖標可以可以看出粉煤灰磚的收縮性能受不同蒸壓制度的影響而不同。從各種養(yǎng)護制度下的水化產(chǎn)物可以看出，自然養(yǎng)護的粉煤灰制品抗干燥收縮的能力不如蒸養(yǎng)的，更不如蒸壓的。

總之，根據(jù)蒸壓養(yǎng)護制度的不同，粉煤灰磚制品的耐久性、抗干燥收縮性等都不同，所以在生產(chǎn)粉煤灰磚的時候，選擇合理的養(yǎng)護制度是非常重要的，這樣才能夠生產(chǎn)出合格的粉煤灰磚建筑制品。
